Клапаны Air-Box Air Box для пластиковых окон.

  На этой странице речь идёт исключительно о клапанах Air Box. Если вы только начали решать проблемы: духоты, влажности, запотеваний и плесени, то рекомендуем сначала посетить страницу вентиляция окон.
  Клапаны Air Box предназначены для вентиляции помещений с пластиковыми, деревянными и алюминиевыми окнами. Существует три вида клапана Air Box: Standart, Comfort, Comfort-S. Они отличаются производительностью и способом установки.
  Клапаны Air Box, Air-Box, AirBox - различий в конструкции нет.

  1. Клапан приточной вентиляции Air Box Comfort.
     Обледенение клапана.
     Установка клапана(с фрезеровкой и без),(вертикально и горизонтально).
  2. Клапан приточной вентиляции Air Box Comfort-S.
  3. Клапан приточной вентиляции Air-Box Standart.
  4. Технические характеристики семейства клапанов AirBox.
  5. Стоимость.
  6. Доставка.
  7. Видео-инструкция по установке клапана Air Box Comfort без фрезеровки.
  8. Последние этажи зданий. Проблемы вентиляции.



Клапан Air-Box Comfort.

клапан Air-Box Comfort Клапан Air Box Comfort  устанавливается по центру верхней горизонтальной части створки, на створку.
 Принцип работы клапана таков. При установки клапана удаляется часть штатного резинового уплотнения на створке и раме окна и вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается и  сам приточный клапан Air-Box Comfort.  Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево, таким образом регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха.

  Комплект клапана: клапан, дюбели(резиновые, 3шт.), уплотнения(2шт.-150мм и 1шт.-350мм), саморезы(3шт), инструкция по установке. Упаковка - пластиковый пакет.
  комплектация клапан Air Box Comfort

  С 2016 года произошло изменение комплектации клапана: три дюбеля и два коротких уплотнителя заменены на одно длинное уплотнение. По утверждению производителя, это упрощает монтаж. Саморезы заменены на более длинные и с большим диаметром и шагом резьбы, такие реже прокручиваются при установке клапана.



  Возможно обледенение клапана.

 Внимание!  Любой оконный приточный вентиляционный клапан при температуре от -150С может в большей или меньшей степени замерзать, покрываться инеем/наледью, из-за физических процессов описанных тут.... У клапана Air-Box Comfort  вероятность обледенения выше чем у других клапанов Air Box и клапана Aereco , поскольку воздух, проходящий через него, направлен вертикально вверх, в место соединения рамы и откоса, где образуется зона с пониженной температурой воздуха.
  В последнее время некоторые заказчики, из числа решившиеся на установку того или иного клапана, в процессе установки выражают обеспокоенность мастеру относительно возможности обледенения клапана.
  Поэтому:
  1. Подчёркиваем.   Все предостережения относительно замерзания оконных приточных вентиляционных клапанов, всего лишь, собственное мнение автора, основанное на личном опыте и различных, иногда вероятных, предположениях.
  2. Для тех, кто поленился прочитать страницу вентиляция окон, дополнительно сообщаем:
  Может замёрзнуть - не означает, непременно, замёрзнет, вероятность этого зависит, в большинстве случаев, от Вас. Именно вы можете создать условия, при которых это произойдёт.
 Вот эти условия:
  а) Вытяжка должна работать, листок А-4 должен притягиваться к вытяжному каналу(на кухне или в сан/узлах, лучше и там и там) подробнее.... Часто соседи(сверху или снизу) расширяют полезную площадь собственного помещения за счёт общедомового вытяжного канала. После этого приточная вентиляции или перестаёт работать или работает плохо. Выход - решайте вопрос с соседями.
  б) В сильные морозы, если вам холодно, и вы уверены что из-за клапана, его следует или совсем закрыть или полностью открыть, а возникшее понижение температуры помещения компенсировать дополнительным отоплением. Решение - "чуть-чуть прикрою чтоб не дуло", может привести к обмерзанию.
  в) Когда "кашеварите" на всех конфорках или сушите на верёвках бельё влажность в помещении чрезмерно увеличивается клапан должен быть полностью открыт.
  г) Если вы житель последних этажей многоэтажного дома перед установкой клапана проверьте  исправность работы приточной вентиляции, не опрокидывается ли она(пункт 5...).




               Установка клапана Air Box Comfort.

   Приточный клапан Air-Box Comfort  имеет два варианта установки - с фрезеровкой и без фрезеровки окна.


  Установка клапана без фрезеровки окна. Горизонтальная установка.

  Штатная установка клапана - верх створки. Части резиновых контуров уплотнения окна убираются, вместо них устанавливаются прилагаемые в комплекте. В разрыв устанавливается клапан.
  Но не всегда установка так проста. Некоторые виды пластиковых окон имеют такие уплотнители, что вытащить их, а тем более вставить обратно, крайне неудобно и сложно, особенно на поворотно-откидных створках. И приходится снимать створку или дверь с петель и после монтажа клапана, ставить их обратно.
  Также существуют пластиковые окна с более толстыми, чем у подавляющего большинства профильных систем, уплотнителями. В случае обычной установки клапана на таких окнах, мембраны клапана в полностью закрытом положении не хватает для плотного закрытия клапана, остаётся небольшая щель. Т.е. полностью перекрыть приток воздуха не получится. Что в случае сильной воздушной тяги может вызвать шум, а при больших морозах, обледенение клапана. Это решаемая проблема, но требует времени и подготовки.
     клапан полностью открыт
  Air-Box Comfort на стенде

     клапан полностью закрыт
  клапан Air Box Comfort на стенде



  Видео-инструкция по установке клапана Air Box Comfort без фрезеровки -инструкция...
 Здесь будут основные моменты, также прочитайте прилагаемую в комплекте инструкцию, другие важные мелочи придётся додумкать самостоятельно.


  Установка клапана без фрезеровки окна. Вертикальная установка.

 Клапан Air Box Comfort допускает и вертикальную установку.
  Такая установка производится: клапан установлен вертикально, со стороны ручки
  1. Когда есть необходимость активного управления клапаном(т.е.регулировкой воздухопритока), а доступ к клапану затруднён или у пользователя физические ограничения. В этом случае клапан можно разместить на доступной для пользователя высоте.

  2. Второй случай, это когда из-за неправильно установленных откосов, или изначально неправильно снятых размеров окна (т.е. окно большего размера, чем необходимо) места для установки клапана сверху будет недостаточно.

  Рекомендация:
  Высота клапана Air Box Comfort 9мм. Если места для установки клапана достаточно, но мало, т.е. между клапаном и верхним откосом окажется менее 8-10мм, то вероятность обледенения клапана при низких температурах увеличится. Поэтому так лучше не делать, а установить клапана вертикально.


  Но козырёк клапана (если он необходим) в обоих случаях следует устанавливать горизонтально, иначе он не защитит от осадков.

  Установка клапана Air-Box Comfort с фрезеровкой окна.

 Фрезеровка створки - выпиливание/высверливание в верхней части створки вентиляционного канала(два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается.  Фрезеровка створки производится до установки клапана.

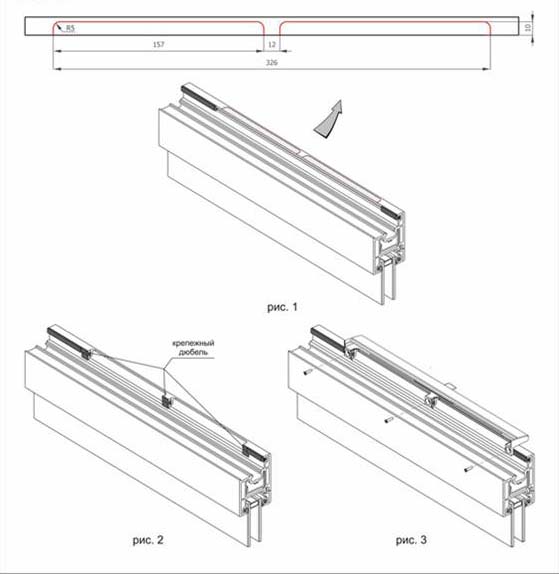

  Схема фрезеровки оконной створки:
    Air-Box Comfort с фрезеровкой

  Фрезеровка рамы, для установки козырька, может производится двумя способами:
   Скрытый - фрезеруется  часть наплава рамы(в верхней горизонтальной части рамы). Фрезеровка наплава рамы производится изнутри, т.е. со стороны уплотнителя.  При таком методе козырёк не выходит за плоскость рамы.
   Внешний(более простой способ) - фрезеровка отверстий сквозь наплав рамы.
 Нужный способ установки козырька диктуется профилем рамы и дополнительными, уже установленными, аксессуарами окна(сетки, ставни, решётки, цветники и пр.)

  В результате фрезеровки увеличивается площадь вентиляционного канала. Фрезеровка и рамы и створки позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев и стандартно установленный клапан решает проблему вентиляции.





   Клапан Air Box Comfort-S.

  Клапан Air-Box Comfort-S  предназначен для установки на глухие (не открывающиеся) клапан Air-Box Comfort-S конструкции. Принцип работы клапана - прохождение воздуха в помещение происходит через профрезерованные вентиляционные каналы в раме или створке окна.
  Регулирование воздушного потока осуществляется путём вращения круглой ручки по/против часовой стрелки, тем самым уменьшая или увеличивая расстояние между вентиляционным каналом и планкой-заглушкой.
  Установка клапана весьма непростой и  трудоёмкий процесс, так как для этого необходимо профрезеровать или просверлить стальное армирование профиля, поэтому, обычно, производится в заводских условиях.

  Прежде чем остановить свой выбор на клапане Air Box Comfort-S нужно учесть две особенности установки:
    Первая.   Сверление и, в большей степени, фрезеровка стального армирования ослабляют жёсткость конструкции. Этому фактору следует уделить особое внимание при большой площади остекления и/или если остекление наклонное.
    Вторая.   Сверление и фрезеровка нарушают герметичность камеры армирования и разрушают защитное антикоррозионное покрытие самого стального армирования, поэтому, если выбор пал на этот вид клапана, то необходимо позаботиться о надёжной защите стального армирования рамы от коррозии.

  Козырёк клапана.  Поскольку воздушные отверстия сквозные и прямоточные, то для защиты козырёк Air-Box Comfort-S помещения от насекомых и профиля от попадания осадков, со стороны улицы устанавливается защитный козырёк. В тоже время козырёк является и небольшой акустической защитой.

 Козырёк клапана является дополнительной комплектацией для клапана Air-Box Comfort-S
и не обязательной для  клапана Air Box Comfort.










   Клапан Air-Box Standart.

  Клапан Air Box Standart  наиболее простой в установке и самый малопроизводительный, а клапан Air-Box Standart значит, и самый малоэффективный клапан. Поэтому его применение оправдано в помещениях с небольшим дефицитом вентиляции. Достоинством клапана является саморегулирование воздушного потока. Недостатком можно счесть невозможность закрытия клапана. Поэтому если такая необходимость возникнет, то придётся заклеивать скотчем(лучше малярным) выходные вентиляционные каналы.
  При исправно работающей общедомовой вытяжке и сильном ветре на улице может создаваться избыточная тяга и клапан будет автоматически закрываться. Этот фактор может рассматриваться и как достоинство(в сильный мороз) и как недостаток, в зависимости от сложившейся ситуации.



  клапан Air-Box StandartКлапан AirBox Standart  состоит из двух отдельных блоков, каждый из которых рассчитан на определённое давление воздушного потока при превышении которого автоматически закрывается.


  Совместимость клапана Air Box Standart  с различными профильными системами. При самостоятельной установки клапана следует учитывать, что геометрия различных профильных систем различна и клапаны индивидуальны для каждого профиля. Поэтому выбирайте клапан конкретно под ваш профиль, причём не всегда достаточно назвать марку, например КВЕ или РЕХАУ, необходимо знать серию системы(цифры или слово через дефис). Лучше при покупке клапана иметь при себе договор на окна.






Технические характеристики клапанов Air Box:

Технич-еские харак-стики Standart Comfort   без фрезе-ки Comfort  с ф-ровкой Comfort -S
Воздуха приток при стати-ческом давлении 10 Па, куб.м. /час 4,8 20 42 42
Звукоиз-оляция от транспорт шума RA, дБА 32 32 32 32
Сопрот-ивление теплоп-ередаче, м2*OC/Вт 0,59 0,58 0,58 0,58
Способ регул-ировки объёма поступа-ющего воздуха автомат ручной ручной ручной
Габаритные размеры комп-та мм Зависит от профиля: (2x125) x43x14 (2x125) x32x12 (2x125) x21x12 350x 32x13 350x 32x13 350x 15x16 Козырек Comfort -S 370 x27x12
Цвет белый, RAL по заказу белый, RAL по заказу белый, RAL по заказу белый, RAL по заказу
Материал АБС, ПВХ АБС, ПВХ АБС, ПВХ АБС, ПВХ
Миним-ально возмо-жная  ширина створки 30см 35см 35см 40см



Стоимость.

  Стоимость клапана Air Box Comfort(без установки):
Кол-во 1-2 3-5 6-10 11-20 21-50 50-100
Цена 500 470 460 400 380 350

  Стоимость клапана Air-Box Comfort (с установкой):
Кол-во 1 2 3 4 5 6 7 8
Цена 2500 3300 4250 5500 6750 8000 9250 10500

  Установка одного клапана AirBox Comfort занимает приблизительно 0,5 часа.
  Установка одного клапана Air Box Comfort (с фрезеровкой) занимает около 2 часа.

  Стоимость клапана Air-Box Comfort-S с козырьком  - 1000руб.
  Стоимость клапана AirBox Comfort-S  (с установкой)  -  5000руб. подробнее...
  Установка одного клапана Air Box Comfort-S занимает около 2 часов.

  Стоимость клапана Air-Box Standart  - 0руб.
  Стоимость клапана Air Box Standart (с установкой)  - не делаем.

  Для регионов - стоимость без установки + доставка по тарифам Почты России (подробнее...).




 Доставка. Самовывоз.

 Для Москвы:
 Доставка в пределах МКАД (до 1км от метро по Яндекс-Карте) - 250руб.
 Доставка в пределах МКАД (более 1км от метро по Яндекс-Карте) - 550руб.
 Общая стоимость (товар + доставка) не менее 1200руб.

  Для регионов(почтовая отправка "Почтой России", посылки отправляются только ценные с описью вложения):
 Цена по прайсу + доставка + страховка + опись вложения + коробка,  где:
 - доставка - стоимость почтовой доставки по тарифам "Почта России" (рассчитать стоимость доставки или узнать срок доставки (после заполнения формы появится примерный срок доставки)),
 - страховка(объявленная ценность посылки)  - зависит от объявленной стоимости и веса,
 цена коробки( гофрокороб 425х165х190) - 90руб.
 вес коробки с наполнителем - 470гр.
 вес 1 клапана - 65гр.
  Форма оплаты(почтовой отправки):
 1. Предоплата 100% на карту сбербанка  639 002 38 905 306 8... (уточните последнюю цифру).
 2. Наложенный платёж(общая стоимость посылки увеличивается на 200руб), предоплата на карту: двойная стоимость доставки + 200руб + стоимость коробки + стоимость наложенного платежа по тарифу "Почта России".

 Самовывоз.
 Пожалуйста, перед выездом уточняйте наличие нужного Вам количества товара и согласовывайте время встречи.
 Снайперская, 9,    от м. Выхино 1км,    стоимость - 0руб.
 Адрес и подробная схема указаны в контактах.
 Без выходных, 24 часа.



Проблемы вентиляции помещений последних этажей.

 Очень во многих домах жильцы сталкиваются с не работающей вентиляцией на последних, а иногда и предпоследних этажах. Почему это происходит? Причины? Физика процесса? Как узнать будет ли работать клапан в вашем случае? Ответы на эти и другие полезные вопросы найдёте на странице вентиляция окон.
 В многоэтажных домах построенных после 2000 года, такая проблема последних этажей встречается значительно реже.
  В офисных зданиях, бизнес центрах, промышленных помещениях реконструированных под жилые и офисные помещения - непредсказуемо, всё зависит от выполненных работ по устройству вентиляции и от расположения помещений внутри здания.
  Но в любом случае начинать поиск решения проблемы следует с установки оконного клапана. А учитывая стоимость, простоту установки и обратимость выполненных работ с клапана Air-Box Comfort.
